換気効果シミュレーション

換気設備を設置した場合の室内温度低下効果を、
気流シミュレーションソフトを使用して検証しました。

ルーフファン

ルーフファンの強制換気によって、換気量が増加し、室内温度が低下。

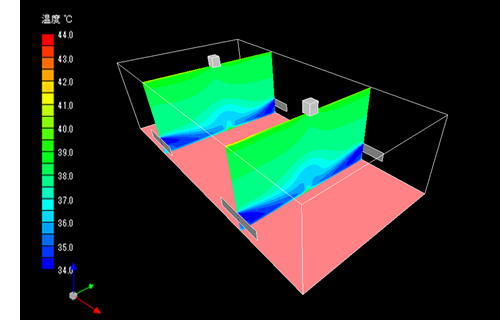

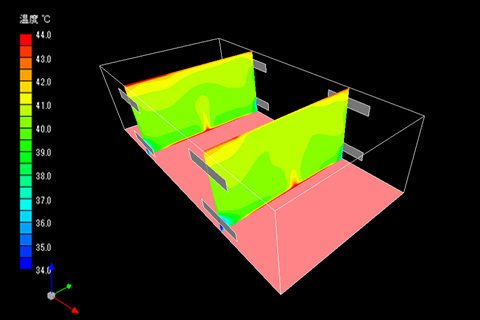

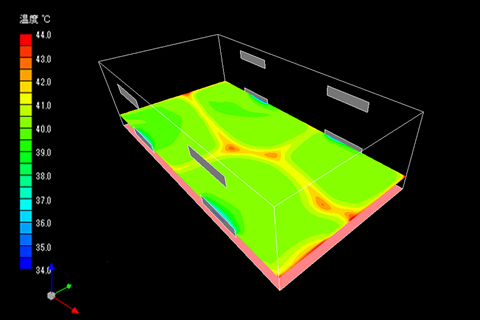

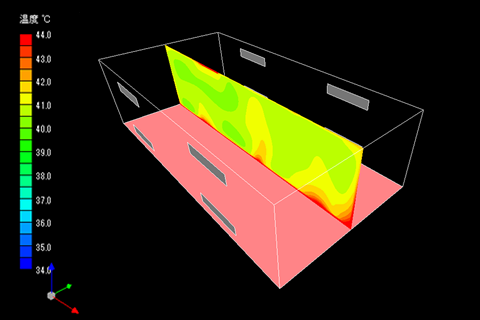

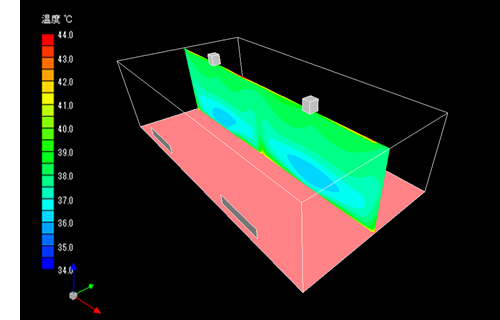

屋上換気扇（ルーフファン・RF）2台設置の場合と、設置なしの場合の比較です。
屋上換気扇（ルーフファン・RF）を設置し、強制換気を行うと、自然換気に比べて室内温度が低下することを、検証しています。

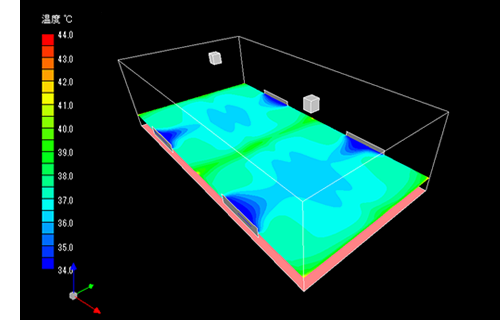

ルーフファンを設置して強制排気を行うことによって換気量が増加し、窓から外気が流入して、床上1.5mで4℃程度室内温度が低下。外気＋2～3℃程度が実現できています。

条件

建物の大きさ：
幅15m、奥行30m、高さ8m、面積450m2、容積3,600m3
窓：
幅5.0m、高さ1.0m、面積5.0m2、4ヵ所、合計20m2
（自然換気の場合　8ヶ所　合計40ｍ2）
外気温度：
34.0℃
ＲＦ換気量：
610m3/min
換気回数：
10.2回/h
熱負荷 ：
54.0kW　（天井 0.02kW/m2、 床 0.10kW/m2、 合計 0.12kW/m2）
